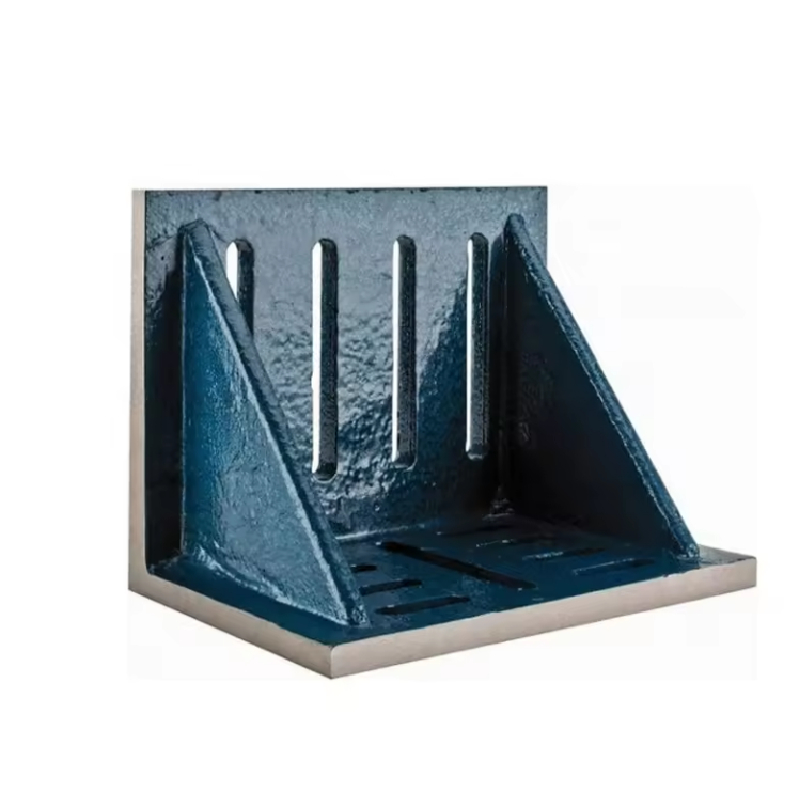

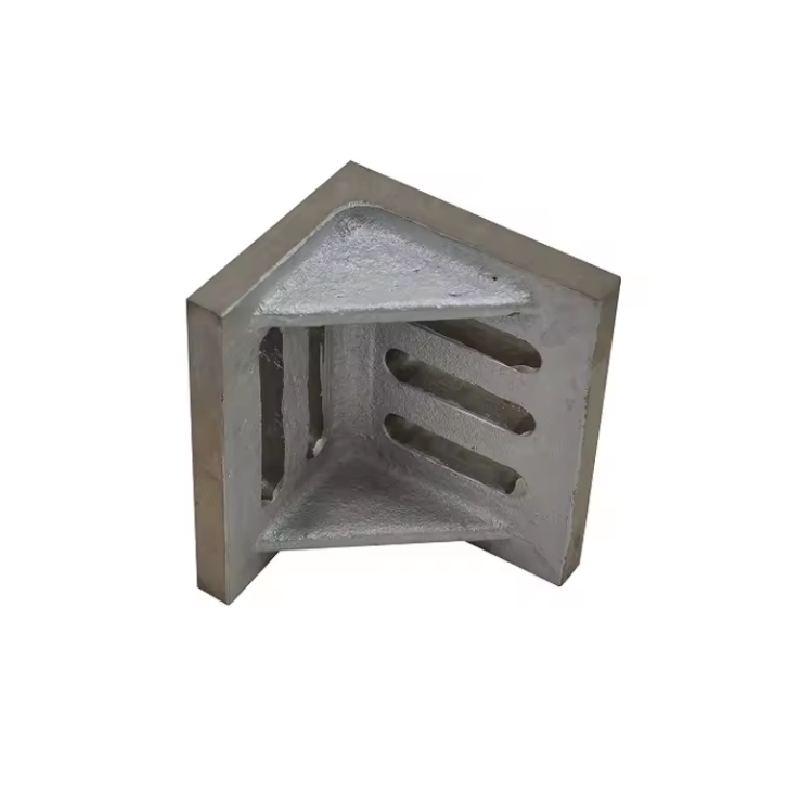

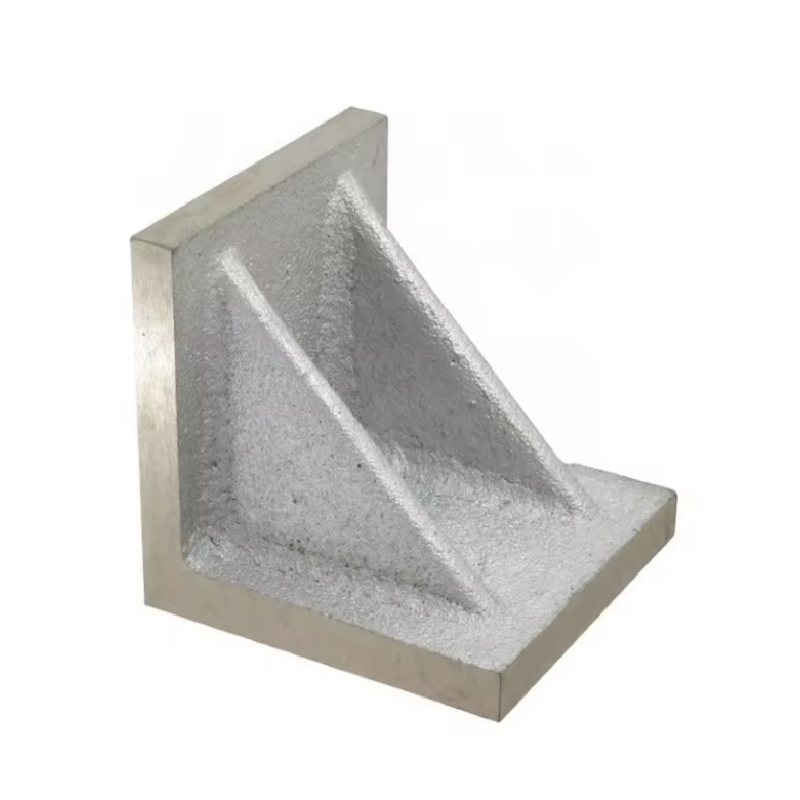

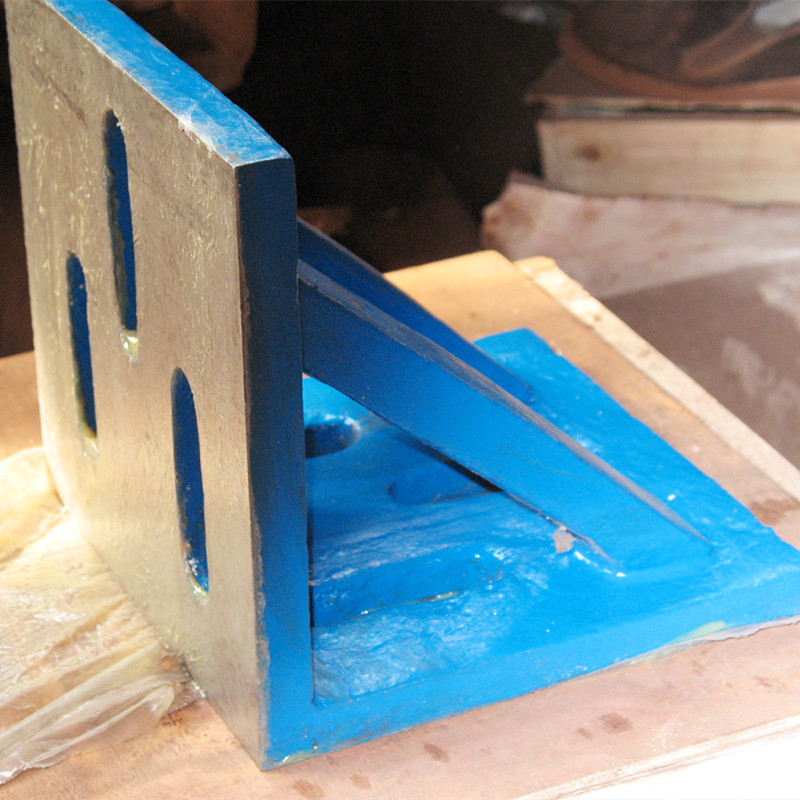

کاسٹ آئرن زاویہ پلیٹیں

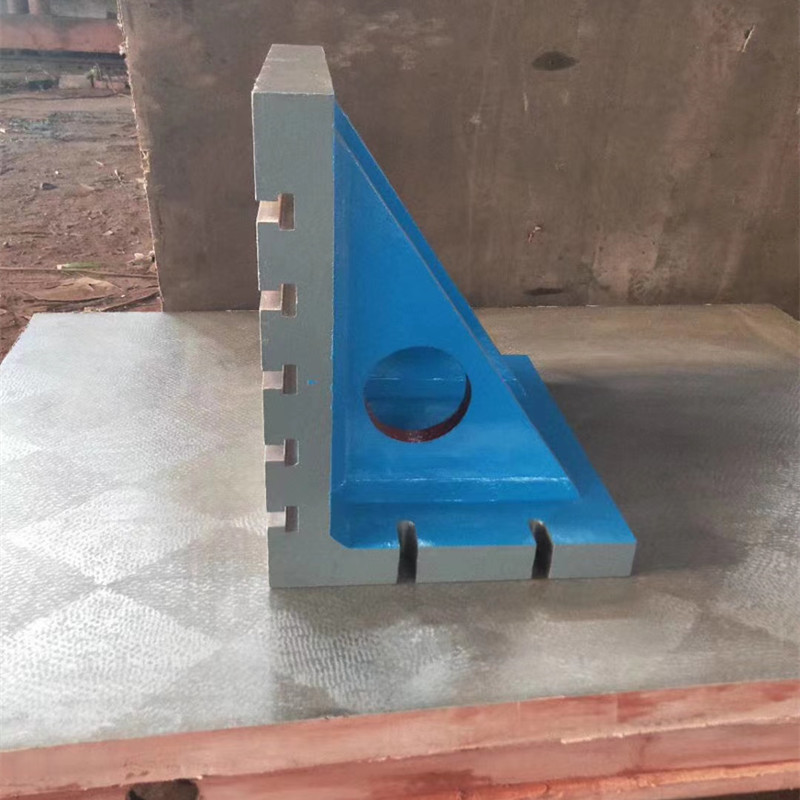

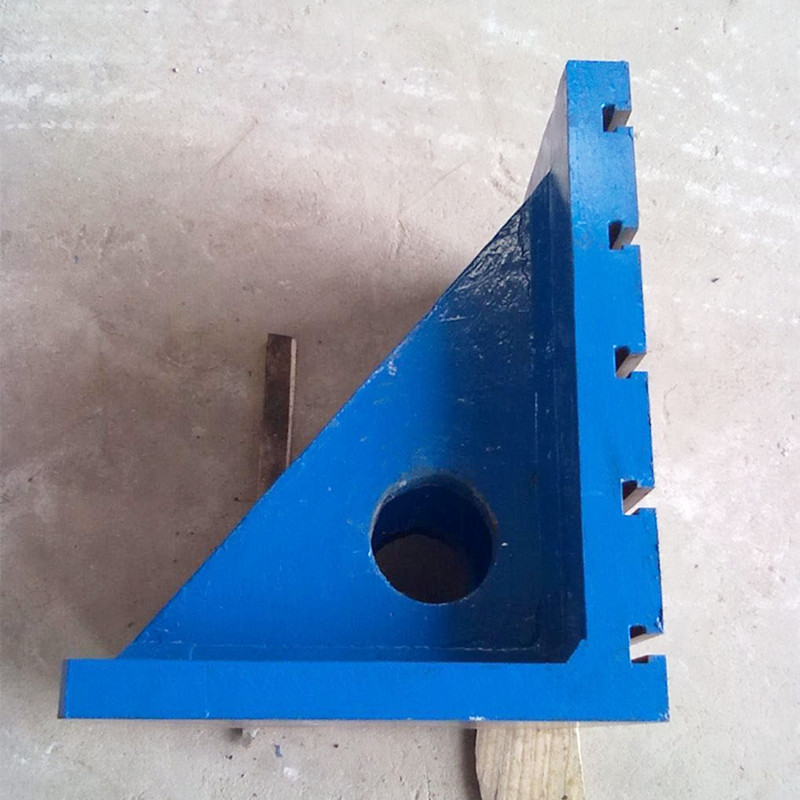

پروڈکٹ کوڈ: کاسٹ آئرن بینٹ پلیٹ ، ٹی گروو کاسٹ آئرن بینٹ پلیٹ ، معائنہ کاسٹ آئرن بینٹ پلیٹ

کاسٹ آئرن موڑنے والی پلیٹوں کے فوائد اعلی صحت سے متعلق ، اچھ wear ے لباس کے خلاف مزاحمت ، اور آسان دیکھ بھال ہیں۔

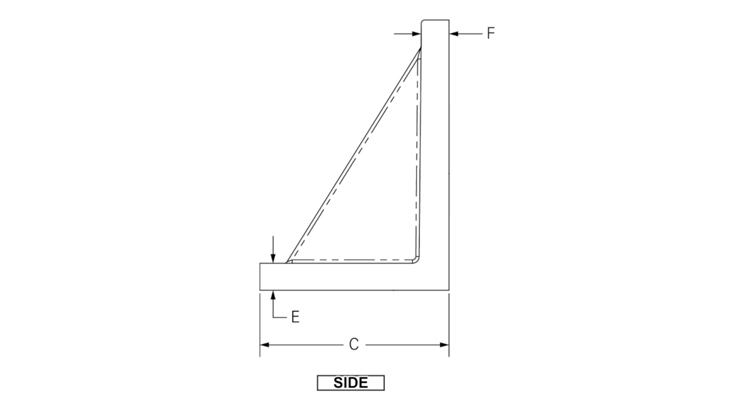

کاسٹ آئرن موڑنے والی پلیٹ کی وضاحتیں: 200 × 200 ~ 800 × 600 (ملی میٹر) صحت سے متعلق: سطح 0 ، سطح 1 ، سطح 2 ، سطح 3۔

کاسٹ آئرن بینٹ پلیٹیں JB6092-85 معیار کے مطابق تیار کی جاتی ہیں ، جو HT200-HT300 مواد سے بنی ہیں۔ کام کرنے والی سطح سکریپنگ اور پیسنے والی ٹکنالوجی کو اپناتی ہے ، جو مکینیکل پروسیسنگ میں جزو معائنہ اور کلیمپنگ کے لئے استعمال ہوتی ہے۔

کاسٹ آئرن موڑنے والی پلیٹ کا اطلاق: ورک پیسوں کے 90 ° زاویہ کا معائنہ کرنے کے لئے استعمال کیا جاتا ہے ، سامان کی دیکھ بھال کے دوران اجزاء کی متعلقہ سطحوں کی باہمی فاصلے کی جانچ پڑتال کرتے ہیں ، اور عام طور پر فٹرز کے ذریعہ نشان زد کرنے کے لئے بھی استعمال ہوتے ہیں۔ یہ عام طور پر مشین ٹولز کے معائنہ ، تنصیب اور عمودی سطح کے معائنے کے لئے بھی استعمال کیا جاسکتا ہے ، اور کاسٹ آئرن فلیٹ پلیٹوں پر ورک پیسوں کی عمودی کو جانچ سکتا ہے۔ یہ مشین ٹولز کے مابین اعلی صحت سے متعلق مکینیکل اور آلے کے معائنے اور غیر عمودی کے معائنے کے لئے موزوں ہے۔

اصل کی جگہ ： ہیبی ، چین

وارنٹی ： 1 سال

اپنی مرضی کے مطابق سپورٹ ： OEM ، ODM ، OBM

برانڈ نام ： اسٹورن

ماڈل نمبر ： 2012

مواد ： اپنی مرضی کے مطابق

درستگی ： اپنی مرضی کے مطابق

آپریشن موڈ ： اپنی مرضی کے مطابق

آئٹم وزن ： اپنی مرضی کے مطابق

صلاحیت ： تخصیص کردہ

پروڈکٹ کا نام ： کاسٹ آئرن زاویہ پلیٹ

مواد ： HT200-300

سائز ： اپنی مرضی کے مطابق

کام کرنے والی سطح کی سختی ： HB160-240

فاؤنڈری کا عمل ： رال ریت کاسٹنگ

ڈھانچہ ： اپنی مرضی کے مطابق

پینٹنگ ： پرائمر اور چہرہ پینٹ

صحت سے متعلق گریڈ ： 1-3

کام کا درجہ حرارت ： (20 ± 5) ℃

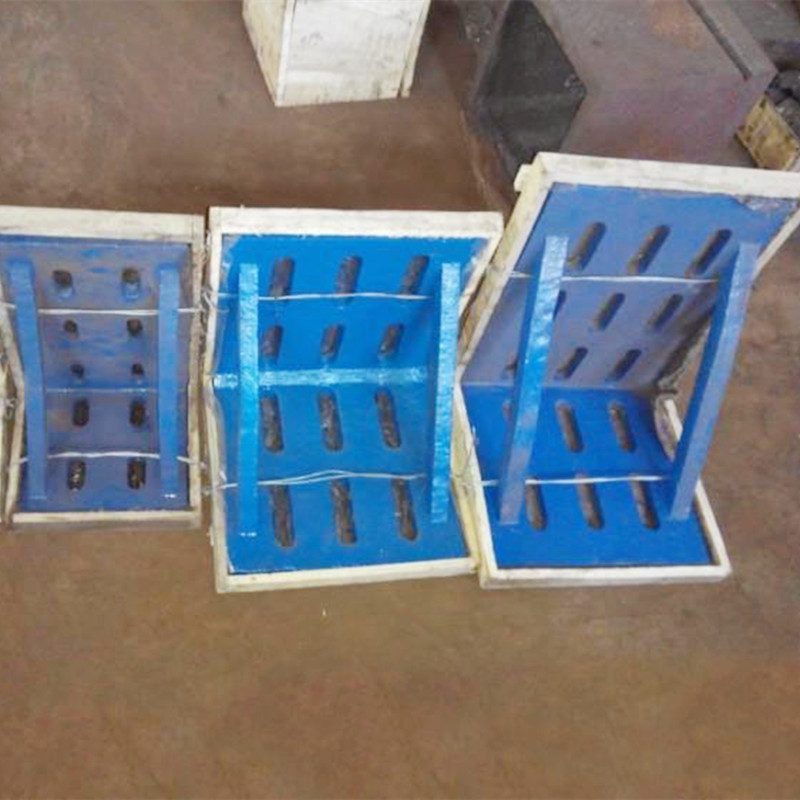

پیکیجنگ ： پلائیووڈ باکس

لیڈ ٹائم

مواد: HT200-300

تفصیلات: تخصیص کریں

کام کرنے والی سطح کی سختی: HB160-240

سطح کا علاج: سکریپنگ ، گراؤنڈ ختم یا مشینی ختم

فاؤنڈری کا عمل: رال ریت کاسٹنگ

پینٹنگ: پرائمر اور چہرے کی پینٹنگ

سطح کی کوٹنگ: اچار کے تیل اور غیر کام کرنے والی سطح کے ساتھ ڈھکنے والی کام کی سطح اینٹیکوروسن پینٹ سے ڈھکی ہوئی ہے

کام کا درجہ حرارت: (20 ± 5) ℃

صحت سے متعلق گریڈ: 1-3

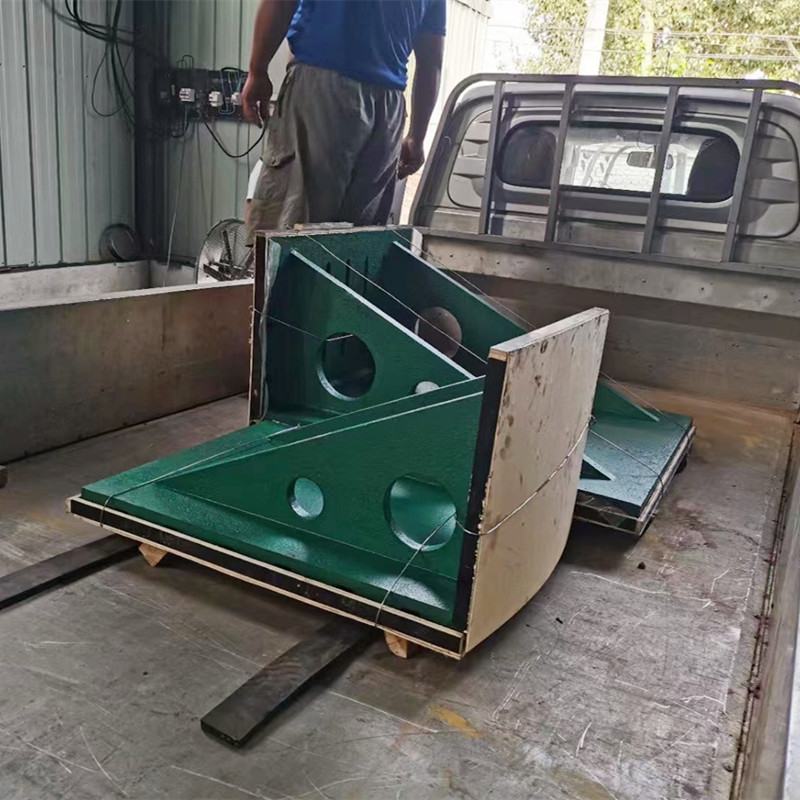

پیکیجنگ: پلائیووڈ باکس

کاسٹ آئرن زاویہ پلیٹوں کا کم دیکھ بھال کا ڈیزائن: لمبی عمر کے لئے HB160-240 سختی

صنعتی فکسنگ میں ، کاسٹ آئرن زاویہ پلیٹوں کو بغیر کثرت سے دیکھ بھال کے بھاری استعمال برداشت کرنا چاہئے۔ اسٹورین کا فائدہ اٹھاتا ہے HT200-HT300 گرے کاسٹ آئرن (HB160-240) زاویہ پلیٹ کاسٹنگ حل بنانے کے لئے جو بحالی کو کم سے کم کرتے ہیں-ورکشاپس کے لئے مثالی جہاں ٹول ڈاون ٹائم مہنگا ہوتا ہے۔ یہ ہے کہ ہمارا ڈیزائن آسانی کے ساتھ استحکام کو کیسے یقینی بناتا ہے:

1. پہننے اور اثر کے خلاف مزاحمت کے لئے سختی

ہمارے کاسٹ آئرن باکس زاویہ پلیٹ ماڈل (160–240HB) 2x کے ذریعہ آؤٹ لسٹ نرم مواد:

رگڑ مزاحمت: پرلیٹک مائکرو اسٹرکچر 10،000+ کلیمپنگ سائیکلوں کا مقابلہ کرتا ہے جس میں 90 ° اسکوائرنس (± 5 ‘رواداری) کھوئے بغیر ، گھسائی کرنے والی/سوراخ کرنے والی فکسچر کے لئے اہم ہے جہاں مستقل آلے سے رابطے سے نچلے حصے کے متبادل کو نقصان پہنچتا ہے۔
اثر لچک: 200–300 ایم پی اے ٹینسائل طاقت معمولی اثرات کو جذب کرتی ہے ، اور ڈینٹ/دراڑوں سے گریز کرتی ہے جو ایلومینیم پلیٹوں کو طاعون کرتی ہے اور بار بار مرمت کی ضرورت ہوتی ہے۔

2. تناؤ سے نجات پائی استحکام

ایک دو قدمی عمل دیرپا صحت سے متعلق یقینی بناتا ہے:

رال ریت کاسٹنگ: یکساں دیواریں (15–30 ملی میٹر) اور 550 ° C اینیلنگ 90 ٪ کاسٹنگ تناؤ کو ختم کرتی ہے ، جس سے وارپنگ کو روکتا ہے۔ کلاس 2 فلیٹنس (≤0.02 ملی میٹر/میٹر) کو 600 ملی میٹر سے زیادہ برقرار رکھتا ہے ، جو 10 ° C – 40 ° C میں مستحکم ہے۔
پائیدار سطح کی تکمیل: ملڈ (RA ≤3.2μm) کولینٹ بلڈ اپ کے خلاف ہے۔ اختیاری ہینڈ سکریپنگ (RA ≤1.6μm) میں کوئی اضافی دیکھ بھال نہیں کی جاتی ہے – سستی پلیٹوں پر چھیلنے والی کوٹنگز کی طرح۔

3. سنکنرن اور رگڑ کنٹرول

سخت ماحول کے لئے کم دیکھ بھال کی خصوصیات:

قدرتی تحفظ: گھنے کاسٹ آئرن نے 50 ٪ بمقابلہ اسٹیل کی طرف سے زنگ کو کم کیا۔ 5μm اچار کے تیل کی کوٹنگ مرطوب ورکشاپس میں مزاحمت میں توسیع کرتی ہے۔
سیلف لبریٹنگ گریفائٹ: پلیٹ اور ورک پیسوں کے مابین رگڑ کو کم کرتا ہے ، اور بار بار تیل لگانے کی ضرورت کو ختم کرتا ہے۔

4. اعلی طلب کی درخواستیں

سخت منظرناموں میں ثابت:

ہیوی مشینری فکسنگ: 600×400 ملی میٹر کاسٹ آئرن اینگل پلیٹ روزانہ 300 کلوگرام انجن بلاکس کی حمایت کرتا ہے جو بغیر کسی انحطاط کے 5+ سال کے لئے ، سالانہ بحالی کے اخراجات میں $ 2،000+ کی بچت کرتا ہے۔
خودکار معائنہ: مستحکم HB180 سطح روبوٹک سی ایم ایم سیٹ اپ میں 90 ° سیدھ (± 10 ") کو برقرار رکھتی ہے ، انشانکن کی فریکوئنسی کو 75 ٪ اور ان پٹ کو فروغ دینے میں۔

5. اسٹورین کا کم دیکھ بھال کا وعدہ

پائیدار ڈیزائن: 200×200 ملی میٹر بینچ سے 800×600 ملی میٹر صنعتی ماڈل تک ، کوئی نازک اجزاء یا پیچیدہ کوٹنگز نہیں۔
کوالٹی اشورینس: جی بی/ٹی 6092-85/آئی ایس او 1101 سے ملاقات کی ، جس کی حمایت سختی کے نقصان یا بڑھے ہوئے کے خلاف 1 سالہ وارنٹی کی حمایت کی گئی ہے۔
لمبی عمر کا فائدہ: عام پلیٹوں کی 3x خدمت زندگی ، قابل اعتماد پیداوار کے لئے ملکیت کی کل لاگت کو کم کرنا۔

پریشانی سے پاک صحت سے متعلق کے لئے اسٹورین کی کاسٹ آئرن زاویہ پلیٹوں کا انتخاب کریں۔ ہمارے کاسٹ آئرن باکس زاویہ پلیٹ کے حل HB160-240 سختی ، تناؤ سے پاک معدنیات سے متعلق ، اور کم سے کم دیکھ بھال کے ساتھ دیرپا کارکردگی کی فراہمی کے لئے سنکنرن مزاحمت کو یکجا کرتے ہیں۔ اپنے ورک فلو پر توجہ دیں – ہم استحکام کو سنبھال لیں گے۔

کاسٹ آئرن زاویہ پلیٹ ایپلی کیشنز: حقیقت سازی اور 90 ° اسکوائرنس چیک

صحت سے متعلق مینوفیکچرنگ میں ، مستحکم فکسچر اور ہندسی درستگی کے لئے کاسٹ آئرن زاویہ پلیٹیں ضروری ہیں ، خاص طور پر جہاں 90 ° اسکوائرینس اہم ہے۔ اسٹورین کا زاویہ پلیٹ معدنیات سے متعلق حل دو اہم کرداروں میں ایکسل کرنے کے لئے سختی اور استحکام کی پیش کش کرتے ہیں: حقیقت سازی اور اسکوائرنس معائنہ۔

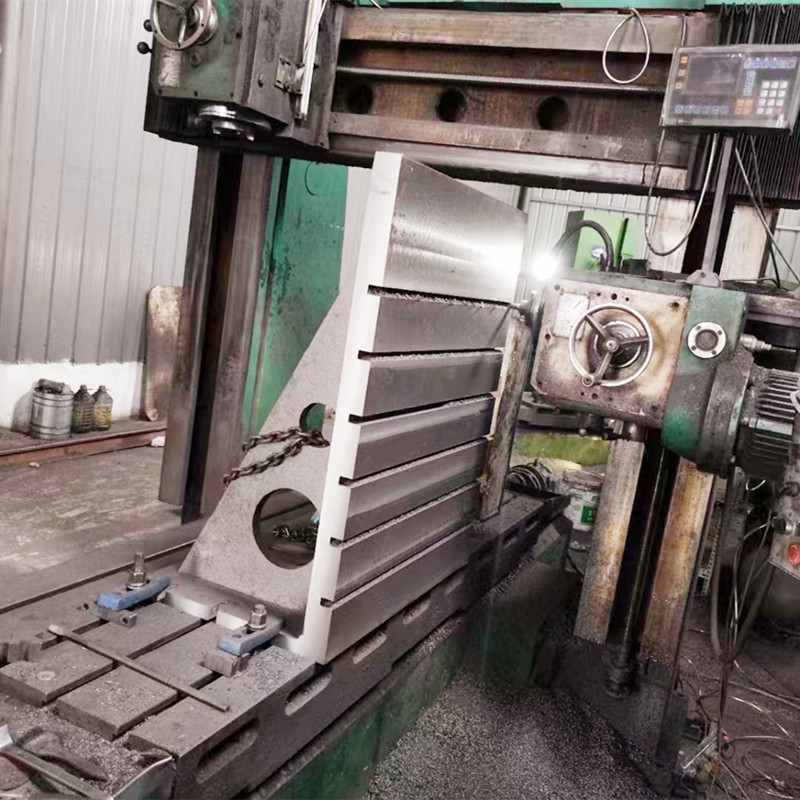

1. حقیقت سازی: مشینی کے لئے صحت سے متعلق پوزیشننگ

اسٹورین کی کاسٹ آئرن زاویہ پلیٹیں ورک پیس کلیمپنگ کے لئے قابل اعتماد اڈے بناتی ہیں:

ہیوی ڈیوٹی استحکام: HT200-HT300 کاسٹ آئرن (160–240HB) سے بنا ، وہ بغیر کسی اخترتی کے 200 کلوگرام+ بوجھ کا مقابلہ کرتے ہیں۔ ایک 400×300 ملی میٹر کاسٹ آئرن باکس زاویہ پلیٹ کو یقینی بناتا ہے کہ کھودے ہوئے سوراخوں کو مربوط سطحوں کے ساتھ عین مطابق 90 ° سیدھ کو برقرار رکھیں ، جس سے حقیقت کی غلطیوں کو کم کیا جاسکے۔

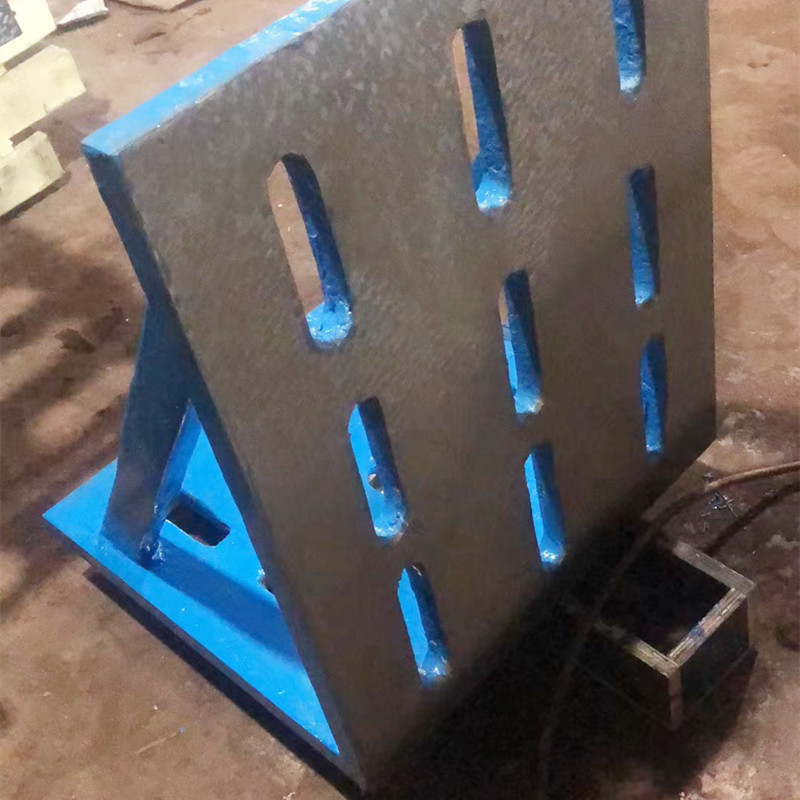

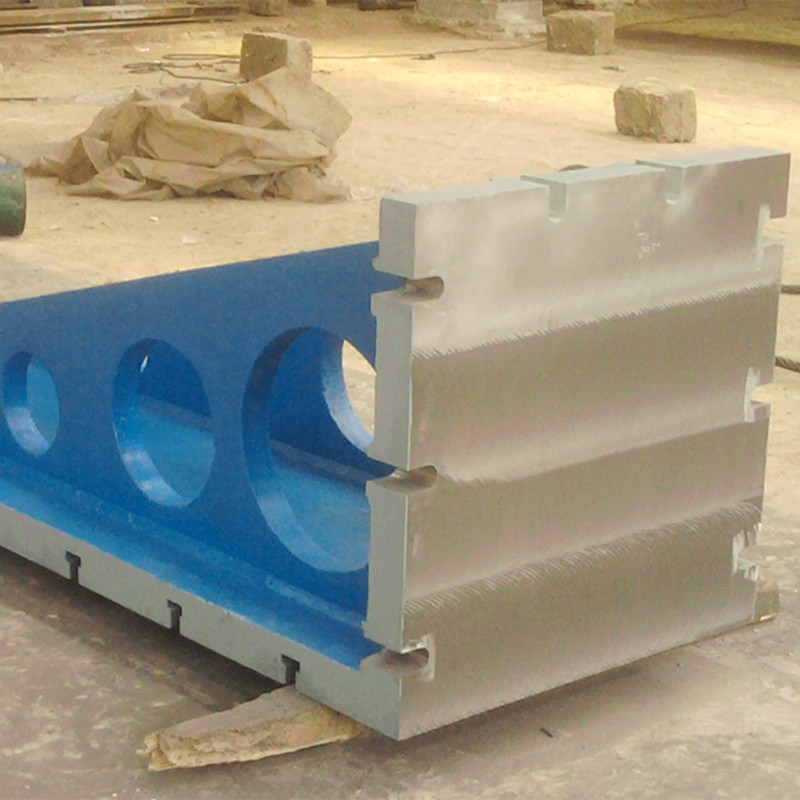

ماڈیولر ٹی سلاٹ ڈیزائن: معیاری 14–24 ملی میٹر ٹی سلوٹ (± 0.1 ملی میٹر رواداری) فوری کلیمپ اور اشارے قبول کریں ، کسٹم اسٹیل فکسچر کے مقابلے میں سیٹ اپ کا وقت 50 ٪ کم کریں۔ یہ استعداد ملازمت کی دکانوں کے مطابق ایک واحد 600×400 ملی میٹر پلیٹ کے ساتھ انجن ماؤنٹس ، والوز اور روبوٹک حصوں کو سنبھالتی ہے۔

2. 90 ° اسکوائرنس چیک: مکینیکل سالمیت کو یقینی بنانا

تنقیدی کھڑے کی توثیق کے ل .۔:

سی ایم ایم انشانکن: کلاس 0 کاسٹ آئرن باکس زاویہ پلیٹوں (≤0.0005 ملی میٹر/ایم فلیٹنس) ایرو اسپیس جزو معائنہ کے لئے حوالہ معیار کے طور پر کام کرتے ہیں ، جیسے جیٹ انجن بریکٹ ، جو کمپن تھکاوٹ کو روکنے کے لئے ± 5 "کے اندر 90 ° زاویوں کو یقینی بناتے ہیں۔
مشین ٹول سیدھ: ایک 300×200 ملی میٹر کاسٹ آئرن زاویہ پلیٹ لیتھس/ملوں میں آئی ایس او 1101 میں تکلا عمودی کی تصدیق کرتا ہے ، جس سے ٹول پہن کو 15 ٪ سے کم کیا جاتا ہے اور اسٹیل کی کٹوتیوں میں سطح کی تکمیل (RA ≤1.6μm) میں بہتری آتی ہے۔

3. صنعتی ضروریات کے لئے اسٹورین کے ڈیزائن فوائد

کمپن ڈیمپیننگ میٹریل: HT200-HT300 کاسٹ آئرن نے شور کی ورکشاپس میں پیمائش کی غلطیوں کو 40 ٪ کم کیا ہے ، جو براہ راست مشینی کے دوران اسکوائرنس کو برقرار رکھتے ہیں۔
کسٹم سلوشنز: اسٹیمپنگ فکسچر کے لئے پربلت پسلیوں والی 800×600 ملی میٹر پلیٹوں کو 4-6 ہفتوں میں فراہم کیا جاتا ہے ، جس سے ہیوی ڈیوٹی کے استعمال کے ل boad بوجھ کی تقسیم کو بہتر بنایا جاتا ہے۔
کوالٹی اشورینس: ہر پلیٹ جی بی/ٹی 6092-85/آئی ایس او 1101 کو سی ایم ایم ٹیسٹنگ کے ذریعے ملتی ہے ، جس میں اعلی اسٹیکس ایپلی کیشنز کے لئے اسکوائرنس بڑھے کے خلاف 1 سالہ وارنٹی ہوتی ہے۔

4. صنعت کا اثر: کارکردگی اور درستگی

آٹوموٹو: ایک ٹائر 1 سپلائر سلنڈر کے سروں کو فکس کرنے کے لئے ہمارے زاویہ پلیٹ کاسٹنگ کا استعمال کرتا ہے ، جس میں ± 0.01 ملی میٹر کی کھڑایت حاصل ہوتی ہے اور انجن اسمبلی کے دوبارہ کام کو ختم کیا جاتا ہے۔
ایرو اسپیس: کاسٹ آئرن باکس زاویہ کی پلیٹیں یقینی بنائیں کہ ونگ ریب ریوٹ سوراخ جسم کے فریموں کے ساتھ سیدھ میں ہیں ، ہوائی جہاز کے اسمبلی کا وقت 30 فیصد کم کرتے ہیں۔

اسٹورین کی کاسٹ آئرن زاویہ پلیٹیں فکسنگ اور اسکوائرنس چیکوں میں صحت سے متعلق بااختیار بناتی ہیں۔ بھاری بوجھ اور قابل تکرار درستگی کے لئے انجنیئر ، ہمارے زاویہ پلیٹ کاسٹنگ حل سیٹ اپ کا وقت کم کرتے ہیں ، ٹول کی زندگی کو بڑھا دیتے ہیں ، اور سخت ترین صنعتی معیارات کو پورا کرتے ہیں ، جس کی مدد سے مینوفیکچرنگ کی عمدہ کارکردگی کا پابند برانڈ ہوتا ہے۔
