پلگ گیجز صحت سے متعلق انجینئرنگ میں ناگزیر ٹولز ہیں ، جو سوراخوں اور بوروں کے طول و عرض کا معائنہ کرنے کے لئے بے مثال درستگی اور وشوسنییتا کی پیش کش کرتے ہیں۔ چاہے قابل اعتماد سپلائرز سے حاصل کیا جائے جو پلگ گیجز کو فروخت کے لئے پیش کرتے ہیں یا ایک معروف سنیپ گیجز مینوفیکچرر کے ذریعہ کسٹم ڈیزائن کیا گیا ہے ، یہ آلات اس بات کو یقینی بناتے ہیں کہ اجزاء سخت رواداری کو پورا کرتے ہیں ، جو آٹوموٹو ، ایرو اسپیس اور مینوفیکچرنگ جیسی صنعتوں میں ایک اہم ضرورت ہے۔ ایک سادہ پلگ گیج خاص طور پر مشینی حصوں کے اندرونی قطر کی پیمائش کے ل valuable قیمتی ہے ، ایک سیدھا سیدھا پاس/فیل نتیجہ فراہم کرتا ہے جو ابہام کو ختم کرتا ہے اور موثر کوالٹی کنٹرول کو یقینی بناتا ہے۔ ان کی مضبوط تعمیر اور عین مطابق انشانکن انہیں زیادہ سے زیادہ ریپیٹیشن کے استعمال کے ل ideal مثالی بناتے ہیں ، وقت کے ساتھ ساتھ درستگی کو برقرار رکھتے ہوئے لباس اور آنسو کو کم کرتے ہیں۔ مزید برآں ، پلگ گیجز معائنہ کے عمل کو ہموار کرتے ہیں ، جس سے مینوفیکچررز کو صحت سے متعلق سمجھوتہ کیے بغیر تیز تر پیداواری سائیکل حاصل کرنے کی اجازت ملتی ہے۔ وشوسنییتا ، استحکام ، اور استعمال میں آسانی کا امتزاج ، پلگ گیجز کسی بھی آپریشن کے لئے لازمی ہیں جس کا مقصد پیداوار میں سخت معیار کے معیار کو برقرار رکھنا ہے۔
پلگ گیج کی اقسام
فروخت کے لئے پلگ گیج مختلف اقسام میں آتے ہیں ، ہر ایک پیمائش کی مخصوص ضروریات کے مطابق ہوتا ہے ، جس سے متنوع صنعتی ایپلی کیشنز میں صحت سے متعلق کو یقینی بنایا جاتا ہے۔ سب سے عام اقسام میں سادہ پلگ گیجز ، ٹیپر پلگ گیجز ، تھریڈ پلگ گیجز ، اور گو/نو گو پلگ گیجز شامل ہیں ، ہر ایک کوالٹی کنٹرول اور جہتی معائنہ میں الگ الگ مقاصد پیش کرتا ہے۔
ہموار ، بیلناکار سوراخوں کے اندرونی قطر کی پیمائش کے لئے سادہ پلگ گیج بڑے پیمانے پر استعمال ہوتے ہیں۔ وہ سیدھے سیدھے ہیں ، یا تو پاس یا ناکام نتائج کی پیش کش کرتے ہیں ، اس بات کو یقینی بناتے ہیں کہ اجزاء مطلوبہ رواداری کو پورا کریں۔ یہ گیجز عام مقصد کے ایپلی کیشنز کے لئے مثالی ہیں ، خاص طور پر آٹوموٹو اور مینوفیکچرنگ کے شعبوں میں۔
ٹیپر پلگ گیجز خاص طور پر ٹاپرڈ سوراخوں کی پیمائش کے لئے ڈیزائن کیے گئے ہیں ، جو عام طور پر درخواستوں میں پائے جاتے ہیں جن میں صحت سے متعلق سیدھ یا فٹنگ کی ضرورت ہوتی ہے۔ یہ گیجز اس بات کو یقینی بناتے ہیں کہ ٹیپر زاویہ اور طول و عرض ڈیزائن کی وضاحتوں کے مطابق ہوں ، جو پائپ فٹنگ اور سیال میکانکس جیسے علاقوں میں اہم ہیں۔

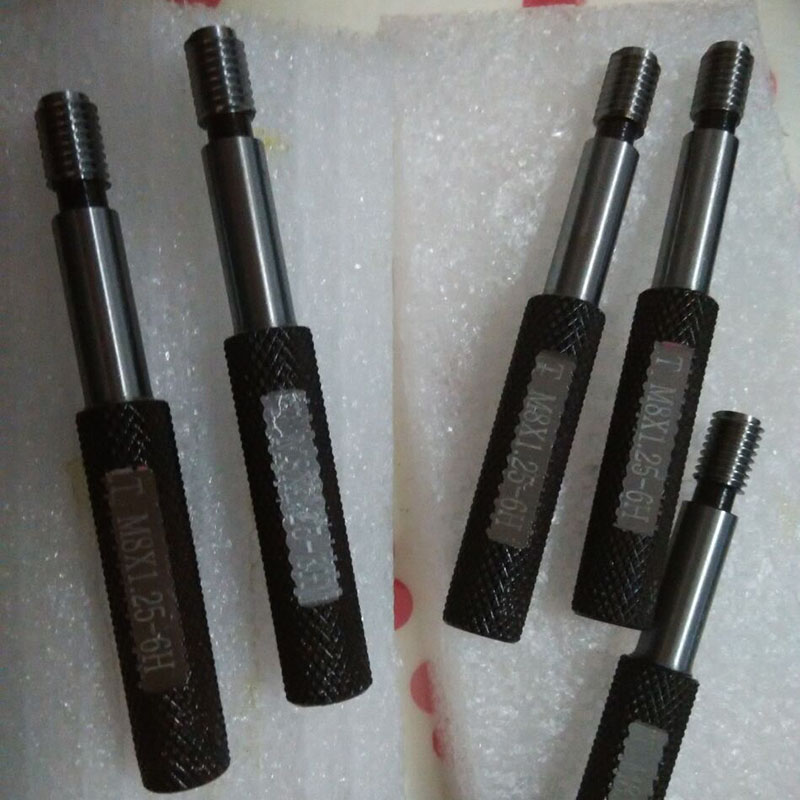

گری دار میوے ، بشنگ اور اسی طرح کے اجزاء میں داخلی دھاگوں کی درستگی کی جانچ پڑتال کے لئے تھریڈ پلگ گیجز ضروری ہیں۔ وہ دو حصوں میں آتے ہیں: "گو" سائیڈ اس بات کی تصدیق کرتا ہے کہ دھاگہ زیادہ سے زیادہ رواداری کے اندر ہے ، جبکہ "نو گو" ٹیم اس بات کو یقینی بناتی ہے کہ وہ کم سے کم رواداری سے زیادہ نہیں ہے۔
گو/نو گو پلگ گیج ورسٹائل ٹولز ہیں جو ایک میں دو گیجز کو یکجا کرتے ہیں۔ "گو" اختتام چیک کرتا ہے اگر سوراخ کم سے کم قابل قبول جہت کو پورا کرتا ہے ، اور "نو گو" اختتام یقینی بناتا ہے کہ یہ زیادہ سے زیادہ نہیں ہے۔ یہ دوہری فعالیت معائنہ کو آسان بناتی ہے اور کارکردگی کو بہتر بناتی ہے۔
یہ مختلف قسم کے پلگ گیجز ، جو خصوصی اسٹورن اسنیپ گیج مینوفیکچررز سے دستیاب ہیں ، صنعتوں میں عین مطابق اور قابل اعتماد پیمائش کو قابل بناتے ہیں ، جس سے مستقل معیار اور وضاحتوں کی پابندی کو یقینی بناتا ہے۔ صحیح پلگ گیج کا انتخاب مخصوص اطلاق ، مواد ، اور صحت سے متعلق سطح کی سطح پر منحصر ہے۔
ٹیپر گیج فنکشن
ایک ٹیپر گیج ایک صحت سے متعلق ٹول ہے جو مکینیکل اجزاء میں ٹاپرڈ خالی جگہوں ، خلاء ، یا اندرونی بوروں کے طول و عرض کی پیمائش کے لئے استعمال ہوتا ہے۔ خاص طور پر اس کی قدر کی جاتی ہے کہ وہ ان منظرناموں میں درست پڑھنے کی صلاحیت کے لئے قابل قدر ہے جہاں روایتی گیجز یا کیلیپرس جدوجہد کر سکتے ہیں۔ ٹیپر گیج کا بنیادی کام کسی ٹیپر کی چوڑائی یا قطر کا اندازہ کرنا ہے ، عام طور پر تنگ سے وسیع تر اختتام تک ہوتا ہے۔ یہ مشینی ، آٹوموٹو اور مینوفیکچرنگ جیسی صنعتوں میں بہت ضروری ہے ، جہاں اجزاء کو بغیر کسی رکاوٹ کے ساتھ فٹ ہونے یا موثر انداز میں چلانے کے لئے عین مطابق ٹیپر پیمائش ضروری ہے۔
ٹیپر گیجز خاص طور پر نالیوں کی گہرائی یا تنگ خلاء میں کلیئرنس کے تعین میں مفید ہیں۔ مثال کے طور پر ، اسمبلی کے کام یا بحالی میں ، وہ اس بات کی تصدیق کرنے میں مدد کرتے ہیں کہ ایک ٹاپرڈ حصہ ، جیسے شنک کے سائز کا بور یا تکلا ، اس کے ملن کے جزو سے میل کھاتا ہے ، جس سے غلط فہمی یا آپریشنل ناکامی کے خطرے کو کم کیا جاتا ہے۔ گیج کا ٹاپراد بلیڈ یا ڈیزائن اسے پیمائش والے علاقے میں آسانی سے پھسلنے کی اجازت دیتا ہے ، رواداری کو چیک کرنے کا ایک تیز اور قابل اعتماد طریقہ پیش کرتا ہے۔
ان کی عملی پیمائش کی ایپلی کیشنز کے علاوہ ، معیار کے کنٹرول کے عمل کے ل T ٹپر گیجز بھی ضروری ہیں۔ وہ عین مطابق ٹیپرز والے حصوں کی تیاری میں مستقل مزاجی کو یقینی بناتے ہیں ، جس سے کاروباری اداروں کو اعلی معیار کے معیارات کو برقرار رکھنے میں مدد ملتی ہے۔ یہ گیجز صارف دوست بھی ہیں ، جن میں کم سے کم تربیت کی ضرورت ہوتی ہے ، اور بھاری صنعتی استعمال کا مقابلہ کرنے کے لئے پائیدار مادے جیسے سٹینلیس سٹیل سے بنی ہوسکتی ہے۔ آخر کار ، ٹیپر گیج کا کام آسان پیمائش سے بالاتر ہے۔ یہ مشینی اجزاء کی کارکردگی ، حفاظت اور لمبی عمر کو بہتر بنانے میں ایک اہم کردار ادا کرتا ہے۔
پلگ گیج کس کے لئے استعمال کیا جاتا ہے؟
صنعتی مینوفیکچرنگ اور کوالٹی کنٹرول کے دائرے میں ، صحت سے متعلق اہمیت کا حامل ہے۔ طول و عرض میں درستگی کو یقینی بنانے کے لئے استعمال کردہ ایک ضروری ٹول پلگ گیج ہے۔ یہ خصوصی پیمائش کرنے والا آلہ مختلف اجزاء میں سوراخوں اور سوراخوں کے سائز اور رواداری کا اندازہ کرنے میں ایک اہم کام کرتا ہے۔
ایک پلگ گیج بنیادی طور پر سوراخوں کے اندرونی طول و عرض کی جانچ پڑتال کے لئے استعمال ہوتا ہے تاکہ اس بات کی تصدیق کی جاسکے کہ آیا وہ مخصوص رواداری کو پورا کرتے ہیں یا نہیں۔ یہ عام طور پر دو اقسام میں آتا ہے: گو گیج اور نو گو گیج۔ گو گیج کو سوراخ میں فٹ ہونے کے لئے ڈیزائن کیا گیا ہے ، جس سے یہ ظاہر ہوتا ہے کہ سوراخ کے طول و عرض قابل قبول ہیں۔ اس کے برعکس ، نو گو گیج کا مقصد سوراخ میں فٹ نہیں ہونا ہے۔ اگر ایسا ہوتا ہے تو ، یہ اس بات کی نشاندہی کرتا ہے کہ سوراخ رواداری سے باہر ہے۔ یہ دوہری فنکشن کوالٹی کنٹرول انسپکٹرز کو جلدی سے معلوم کرنے کی اجازت دیتا ہے کہ آیا حصے انجینئرنگ کی وضاحتوں پر عمل پیرا ہیں یا نہیں۔
وقت کے ساتھ ان کی لمبی عمر اور درستگی کو یقینی بنانے کے لئے پلگ گیجز اعلی معیار ، پائیدار مواد سے بنے ہیں۔ وہ باریک مشینی اور کیلیبریٹڈ ہیں ، جس سے پیمائش میں کم سے کم تغیرات کی اجازت دی جاسکتی ہے ، جو پیداوار کے عمل میں مستقل مزاجی کو برقرار رکھنے میں بہت ضروری ہے۔ ایسی صنعتیں جو اکثر پلگ گیجز کا استعمال کرتی ہیں ان میں ایرو اسپیس ، آٹوموٹو اور مشینری مینوفیکچرنگ شامل ہیں ، جہاں عین مطابق پیمائش مصنوعات کی کارکردگی اور حفاظت کو نمایاں طور پر متاثر کرسکتی ہے۔
خلاصہ یہ کہ ، پلگ گیج مینوفیکچرنگ کے شعبے میں کوالٹی اشورینس کے لئے ایک ناگزیر ٹول ہے۔ اندرونی طول و عرض کی درست پیمائش کو چالو کرنے سے ، یہ یقینی بنانے میں اہم کردار ادا کرتا ہے کہ اجزاء کو ڈیزائن کے مطابق ایک ساتھ فٹ کیا جائے۔ چاہے بڑے پیمانے پر پیداواری ماحول ہو یا ایک چھوٹی ورکشاپ میں ، پلگ گیجز کو سمجھنے اور مؤثر طریقے سے استعمال کرنے سے مصنوعات کے معیار اور آپریشنل کارکردگی میں نمایاں بہتری آسکتی ہے۔ مینوفیکچرنگ میں مصروف ہر شخص کے لئے ، پلگ گیج کے استعمال میں مہارت حاصل کرنا ایک بنیادی مہارت ہے جو اعلی درجے کے اعلی معیار پر عمل پیرا ہونے کو یقینی بناتی ہے۔
پلگ گیج اور پن گیج میں کیا فرق ہے؟
پلگ گیجز اور پن گیجز دونوں صحت سے متعلق پیمائش کے اوزار ہیں ، لیکن وہ الگ الگ مقاصد کو پورا کرتے ہیں اور ڈیزائن ، اطلاق اور فعالیت میں مختلف ہیں۔ ان اختلافات کو سمجھنا ایک مخصوص معائنہ کے کام کے لئے صحیح ٹول کے انتخاب کے لئے ضروری ہے۔
پلگ گیج:
ایک پلگ گیج ایک بیلناکار ٹول ہے جو سوراخوں ، بوروں یا سلاٹوں کے اندرونی طول و عرض کا معائنہ کرنے کے لئے ڈیزائن کیا گیا ہے۔ عام طور پر گو/نو گو پیمائش کے لئے استعمال کیا جاتا ہے ، ایک پلگ گیج اس بات کی تصدیق کرتا ہے کہ آیا کوئی حصہ اس بات کا تعین کرکے مخصوص رواداری سے ملتا ہے کہ آیا یہ قابل قبول جہتی حد میں فٹ بیٹھتا ہے یا نہیں۔ پلگ گیج مختلف اقسام میں دستیاب ہیں ، جیسے سادہ پلگ گیجز ، ٹیپر پلگ گیجز ، اور تھریڈڈ پلگ گیجز ، ہر ایک مخصوص ایپلی کیشنز کے لئے تیار کردہ۔ وہ مضبوط ، استعمال میں آسان اور اعلی صحت سے متعلق صنعتوں جیسے آٹوموٹو یا ایرو اسپیس مینوفیکچرنگ کے لئے مثالی ہیں۔
پن گیج:
دوسری طرف ، پن گیجز چھوٹے بیلناکار پن ہیں جو سیٹ میں آتے ہیں اور عین جہتی پیمائش کے لئے استعمال ہوتے ہیں ، جس میں سوراخوں کی جسامت اور گولیاں بھی شامل ہیں۔ پلگ گیجز کے برعکس ، پن گیجز بنیادی طور پر گو/نو گو ٹیسٹنگ کے لئے ڈیزائن نہیں کیے گئے ہیں۔ اس کے بجائے ، وہ ایک سوراخ میں مختلف پن کے سائز ڈال کر عین مطابق پیمائش فراہم کرتے ہیں جب تک کہ اسنیگ فٹ حاصل نہ ہوجائے۔ پن گیجز عام طور پر ٹول اور ڈائی شاپس ، انشانکن لیبز ، اور ایسی صنعتوں میں استعمال ہوتے ہیں جہاں الٹرا سختی کی پیمائش بہت ضروری ہے۔
کلیدی اختلافات:
بنیادی امتیاز استعمال میں ہے۔ پلگ گیجز بائنری پاس/فیل نتیجہ پیش کرتے ہیں ، جس سے معائنہ کے عمل کو آسان بنایا جاتا ہے ، جبکہ پن گیجز تفصیلی جہتی اعداد و شمار فراہم کرتے ہیں ، جس سے خصوصیات کی عین مطابق پیمائش کی اجازت ملتی ہے۔ پلگ گیجز عام طور پر زیادہ مضبوط اور بار بار معائنہ کے ل suited موزوں ہیں ، جبکہ پن گیجز نازک اور تفصیلی تشخیص کے ل better بہتر ہیں۔ دونوں ٹولز کوالٹی کنٹرول میں ناگزیر ہیں لیکن ان کا انتخاب صحت سے متعلق اور معائنہ کی قسم کی سطح کی بنیاد پر کیا جاتا ہے۔
